Sökningen fann 45 träffar

av Oneminde
sön 19 aug 2018, 17:28:07
Kategori: Teknik - El & elektronik
Tråd: Avensis T27 LED X-ljus installation.
Svar: 28
Visningar: 2260

Re: Avensis T27 LED X-ljus installation.

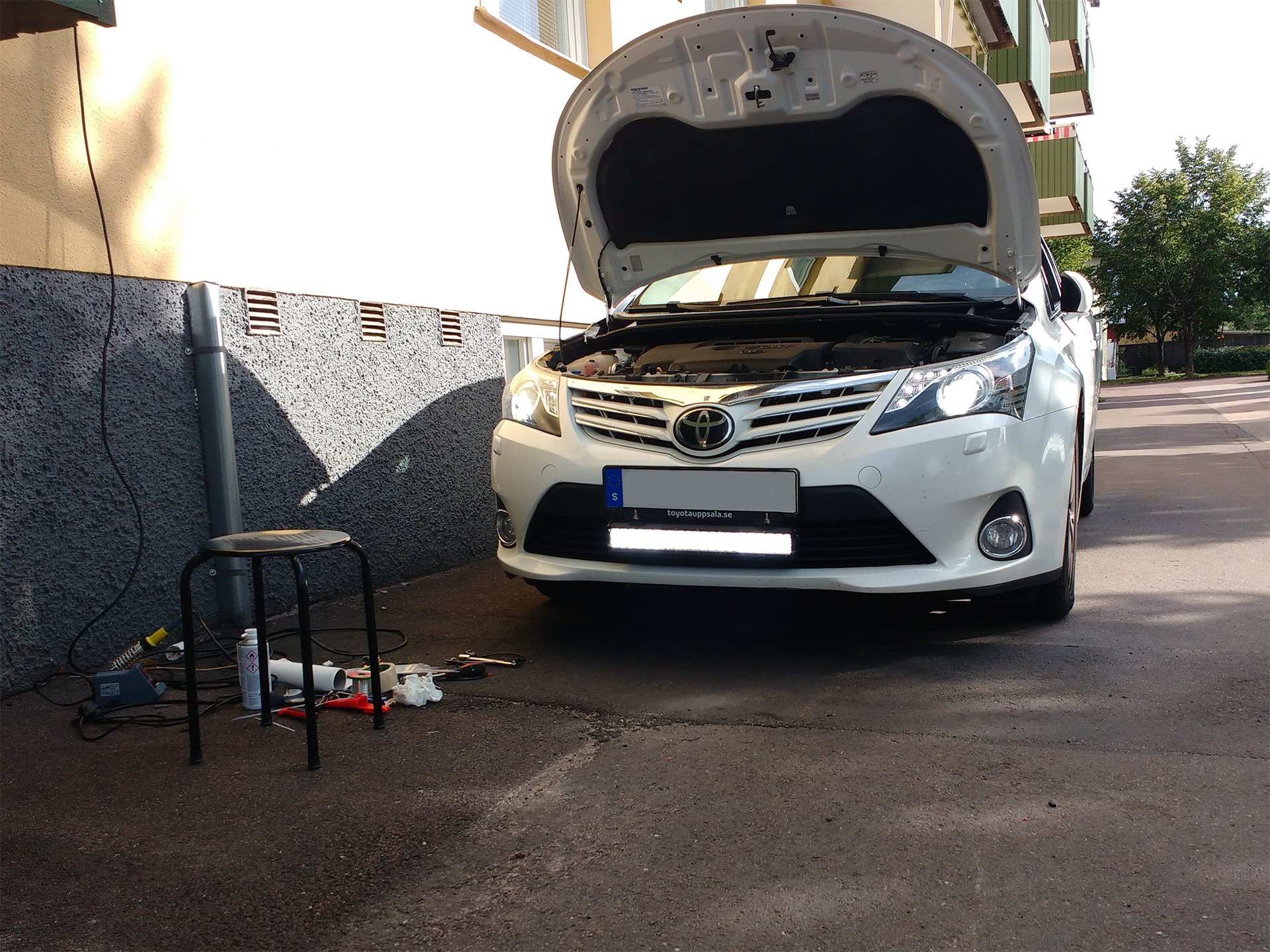

och slutligen kolla så att allt fungerar innan man avslutar - vilket det så klart gjorde. Så, då kan jag äntligen avsluta tråden jag en gång började. Snabbkopplingen till extraljusen gör att det är fort gjort att byta LED armatur vilket kommer ske längre framöver.
av Oneminde
sön 19 aug 2018, 17:27:32
Kategori: Teknik - El & elektronik
Tråd: Avensis T27 LED X-ljus installation.
Svar: 28
Visningar: 2260

Re: Avensis T27 LED X-ljus installation.

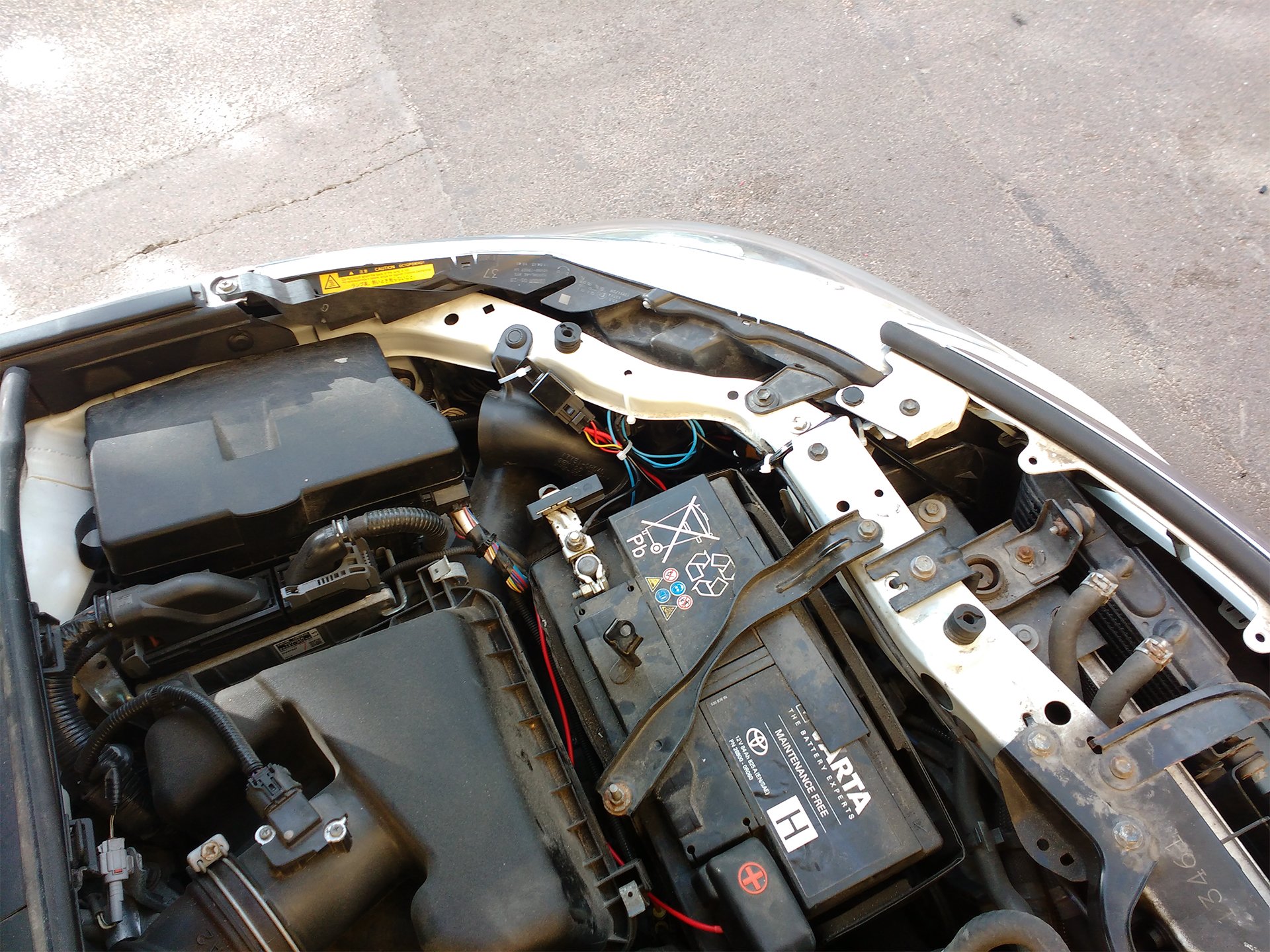

Lite städning och fastmontering.
av Oneminde
sön 19 aug 2018, 17:26:57
Kategori: Teknik - El & elektronik
Tråd: Avensis T27 LED X-ljus installation.
Svar: 28
Visningar: 2260

Re: Avensis T27 LED X-ljus installation.

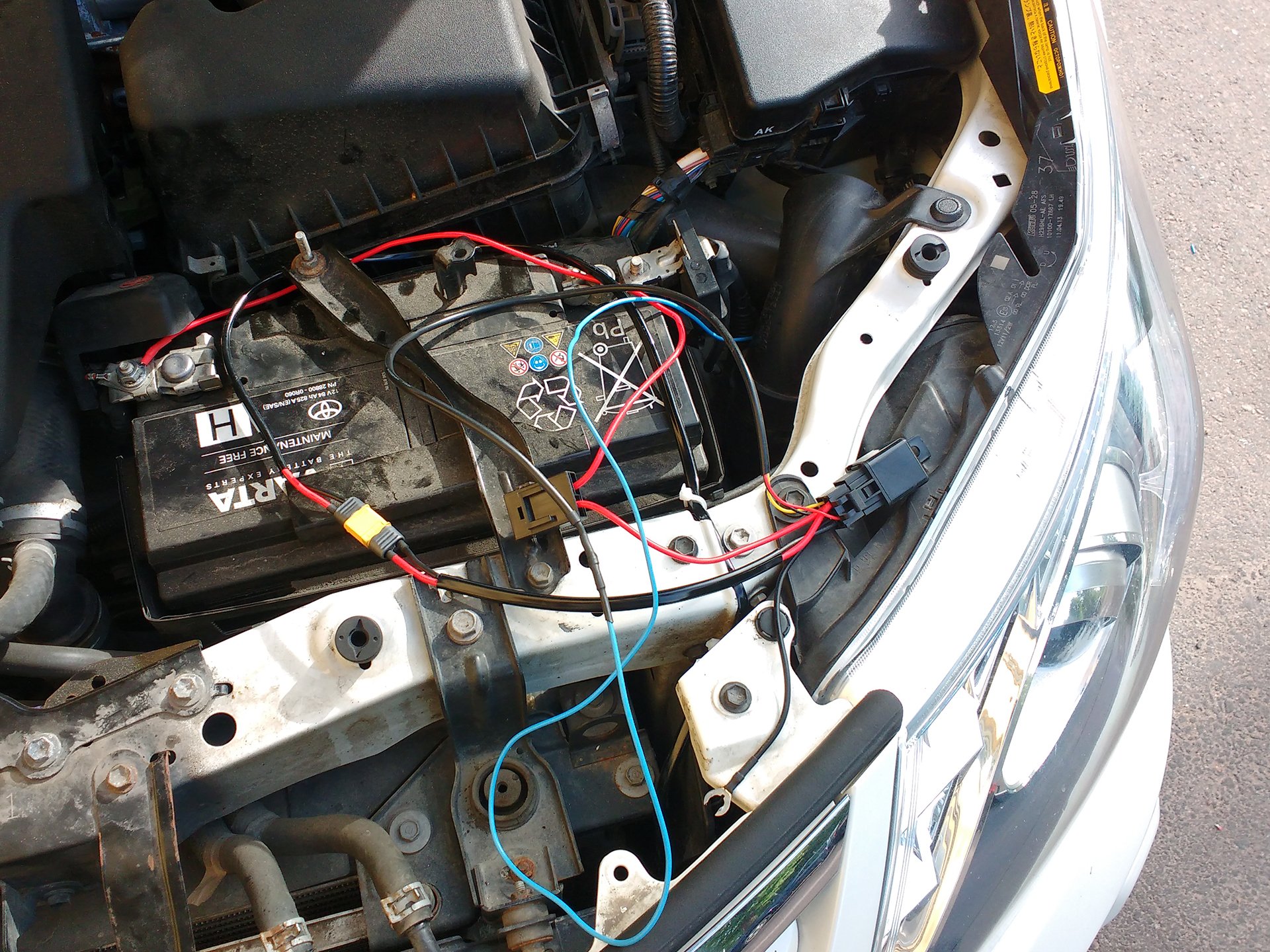

Andra bilden visar alla kablar inkopplade, man kan se den blå splitsade kabeln kopplad till reläet här.
av Oneminde
sön 19 aug 2018, 17:25:37
Kategori: Teknik - El & elektronik
Tråd: Avensis T27 LED X-ljus installation.
Svar: 28
Visningar: 2260

Re: Avensis T27 LED X-ljus installation.

Så, då är dom officiellt inkopplade och allt fungerar. Bidrar med lite bilder så att ni ser.

Första bilden visar kabeln som är splitsad med + signal kabeln till reflektor solenoiden.
Bilagan plus_signal_helljus.jpg finns inte längre
av Oneminde
fre 27 jul 2018, 11:53:18
Kategori: Teknik - El & elektronik
Tråd: Avensis T27 LED X-ljus installation.
Svar: 28
Visningar: 2260

Re: Avensis T27 LED X-ljus installation.

Blev inte imponerad av mängden ljus nuvarande enhet producerade, så blir att hitta ersätta och då är Reachline MKKII 22" aktuell. Reachline MKII har en optik som ger en bra kastlängd som ren spot, 22" lyser närmare 400M @ 1 Lux vilket är mycket imponerande för sin låga effekt. Kastlängd Kombo: 262m ...
av Oneminde
mån 16 jul 2018, 11:38:46
Kategori: Teknik - El & elektronik
Tråd: Avensis T27 LED X-ljus installation.
Svar: 28
Visningar: 2260

Re: Avensis T27 LED X-ljus installation.

Om man inte har koll på läget så kan det börja brinna ja :)
av Oneminde
sön 15 jul 2018, 14:42:21
Kategori: Teknik - El & elektronik
Tråd: Avensis T27 LED X-ljus installation.
Svar: 28
Visningar: 2260

Re: Avensis T27 LED X-ljus installation.

Som jag skrev i ett tidigare inlägg så har Toyota valt att bygga inn all styrning i huset. Det enda som finns utanför är brytararmaturen vid ratten och säkring 49/50. Från brytararmaturen så går det bara en signal lina till huset - den är separat från +/- kabeln som går till xenon ballasten. Så när ...
av Oneminde
sön 15 jul 2018, 12:46:55
Kategori: Teknik - El & elektronik
Tråd: Avensis T27 LED X-ljus installation.
Svar: 28
Visningar: 2260

Re: Avensis T27 LED X-ljus installation.

Inf3cted skrev:
sön 15 jul 2018, 09:45:32
Du hade xenon va? Då måste du även ha något imellan rampen och ljuset. De skiljer så mycket ström på dom
Rampen kommer ha egen strömlina genom externt (nytt) relä. Det enda jag ska åt är svag signalen som går til ett sorts relä inni lamphuset.
av Oneminde
ons 04 jul 2018, 14:02:17
Kategori: Teknik - El & elektronik
Tråd: Avensis T27 LED X-ljus installation.
Svar: 28
Visningar: 2260

Re: Avensis T27 LED X-ljus installation.

Lärde något nyttigt i dag. Ringde Toyota Karlstad för att fråga vart helljus reläet sitter. Det visar sig att mellan brytaren vid instrumenteringen och "reläet" till helljuset finns bara huvudsäkringen som är 49 respektive 50 i motorrummet. All styrning sitter i själva huset. Så det enda konventione...
av Oneminde
mån 02 jul 2018, 18:44:22
Kategori: Teknik - El & elektronik
Tråd: Avensis T27 LED X-ljus installation.
Svar: 28
Visningar: 2260

Re: Avensis T27 LED X-ljus installation.

Tydligtvis så tog projektet lite semester. Har inte verktygen för att lossna på kontakter eller komma åt ordentligt, för mer eller mindre så måste kofångare av för att man ska kunna lossna på lyktan vilket var en tanke för att komma åt kontakten. Därmed så kommer jag använda ngn av verkstäderna för ...
